Teoretické základy adiabatického chlazení

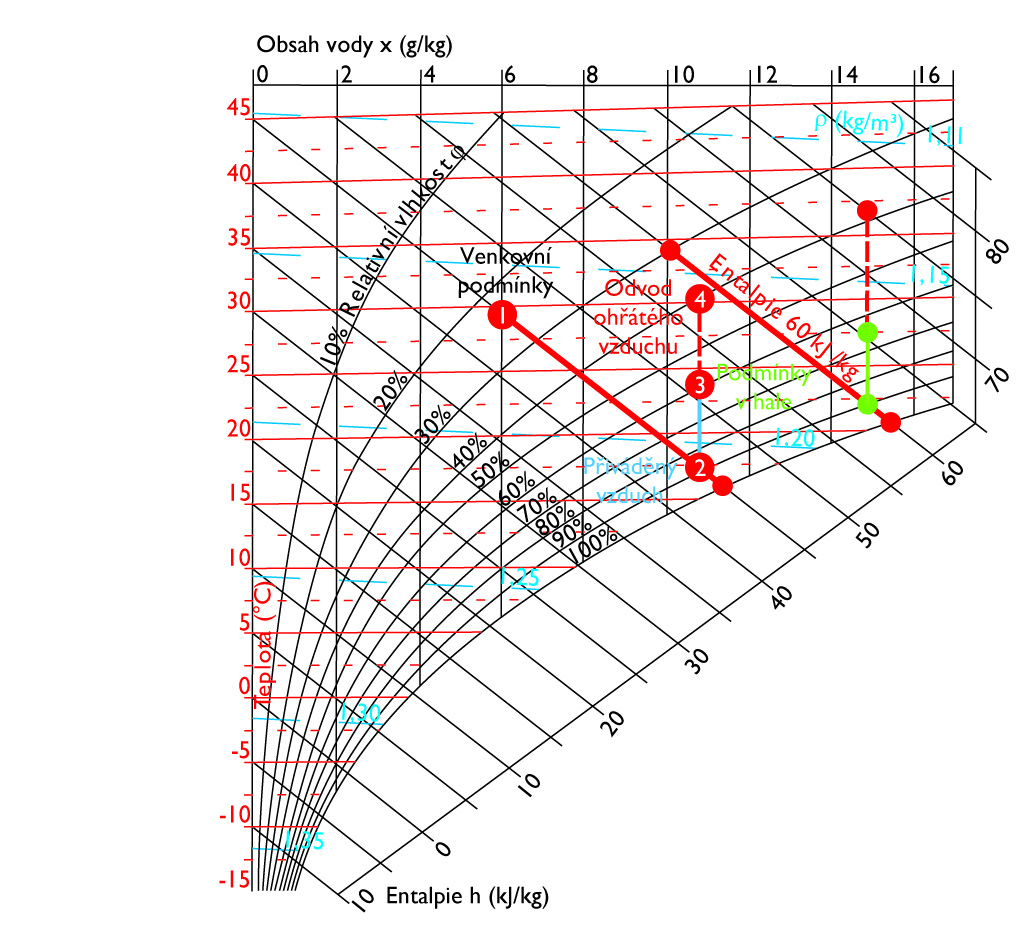

jsou vyjádřeny ve stavovém diagramu vlhkého vzduchu - H-x diagramu, Molierově diagramu.

Příklad adiabatického chlazení

Z Molierova diagramu je možno zjistit:[
- hodnoty vzduchu po adiabatickém ochlazení
- množství spotřebované, odpařené vody.

1. Vstupní vzduch - venku: 32°C / 40% r.H.

2. Výstupní vzduch:

Již víme, že adiabaticky znamená bez změny obsažené energie a nový stav musí ležet na izoentalpické linii (= konstantní energie), a protože jde o chlazení, tak nový stav se nachází ve směru nižších teplot.

Jak daleko je možno se dostat? Až max. do 100% relativni vlhkosti.

Například jednotka CoolStream S, údaj z technického listu: stupeň navlhčení 90% (max. 95%)

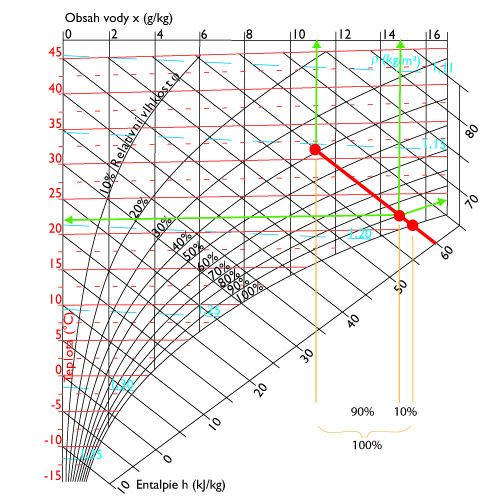

Stupeň navlhčení 90% a vzdálenost mezi hodnotou vstupního vzduchu a 100% relativní vlhkostí po izoentalpické linii rozdělíme v poměru 1 : 9.
Zde je možno odečíst hodnoty výstupního vzduchu a teplotu přiváděného vzduchu: 22,6°C, rel. vlhkost: 91%

3. Výpočet spotřeby vody: Δx = 14,9 - 11,1 = 3,8 g/kg

Měrná hustota vzduchu: ρ_v = 1,2 kg/m3
Průtok vzduchu: V = 10.000 m3/h

Spotřeba vody: V_v = Δx . ρ_{v .} V = 3,8 x 1,2 x 10 000 = spotřeba vody je V_v = 45 l/h
při výpočtových vnějších podmínkách a průtoku vzduchu 10.000 m3/h.
